Как сделать неоновую вывеску своими руками

Можно ли сделать вывеску самому

Сделать неоновую вывеску своими руками можно: понадобятся гибкий неон на 12 или 24 В, подложка из оргстекла, блок питания и паяльник. Простая надпись в одно-два слова по силам новичку, а сложный логотип лучше доверить мастерской.

Вывеску из стеклянных трубок с газом дома не сделать: для этого нужны газовые горелки, вакуумное и высоковольтное оборудование. Поэтому всё, что ниже, — про гибкий неон: светодиодную ленту в силиконовой оболочке, которая светится ровной линией и выглядит как классический неон.

Разберём, из чего состоит вывеска, что купить, как собрать её по шагам и где новички чаще всего ошибаются. В конце — честное сравнение с вывеской на заказ, чтобы было проще решить, какой путь подходит вам.

Из чего делают неоновые вывески

Классическую неоновую вывеску делают из стеклянных трубок: мастер вручную изгибает их над огнём, заполняет инертным газом и подключает к трансформатору высокого напряжения. Чем такие вывески отличаются от современных, мы подробно разобрали в статье гибкий или стеклянный неон.

Сегодня вывески чаще собирают из гибкого неона. Он работает от низкого напряжения, не бьётся и режется на отрезки нужной длины. Как он устроен внутри, рассказываем в материале о гибком неоне.

Вывеска из гибкого неона состоит из четырёх частей:

• Неон — светящиеся линии букв и рисунка.
• Подложка из оргстекла — прозрачная основа, на которой держится неон.
• Провода и соединения — связывают отрезки неона в одну цепь.
• Блок питания — превращает 220 В из розетки в безопасные 12 или 24 В.

Материалы и инструменты

Перед покупкой определитесь с размером вывески и измерьте длину всех линий на макете — от неё зависит, сколько неона брать. Добавьте запас 10–15% на обрезки и неудачные изгибы.

Материалы

• Гибкий неон на 12 или 24 В нужного цвета.
• Лист оргстекла толщиной 3–5 мм.
• Блок питания с запасом мощности 20–30% к мощности всего неона.
• Провода для соединения отрезков — акустические или МГТФ, а также заглушки для концов неона.
• Клей с активатором, чтобы вклеить неон в подложку.
• Термоусадочные трубки для изоляции мест пайки.

Инструменты

• Паяльник, припой и флюс.
• Острый нож или кусачки для резки неона.
• Дрель со сверлом по пластику, если подложку делаете без станка.
• Термофен для термоусадки.
• Мультиметр — чтобы проверить полярность и соединения.

Новичку проще всего взять готовый набор для создания неоновой вывески: в нём уже подобраны неон, провода и блок питания. Подложку в этом случае всё равно придётся заказывать отдельно.

Как сделать неоновую вывеску: 7 шагов

1. Нарисуйте макет в натуральную величину

Начните с эскиза в графическом редакторе и распечатайте его в масштабе 1:1. Надпись лучше строить одной плавной линией, как будто её пишут от руки: неон не повторит мелкие засечки и острые углы. Если будете заказывать резку подложки, сохраните макет в векторном формате.

Следите за размером букв. Слишком мелкие элементы неон просто не обогнёт — в нашем калькуляторе, например, минимальная высота буквы 5 см.

Ещё до макета узнайте кратность реза вашего неона: его можно резать только по меткам-чёрточкам на ленте, и у разных видов шаг разный — например, 1 см или 2,5 см. Длину каждой линии в макете подгоняйте под этот шаг. Иначе отрезок придётся либо укоротить до ближайшей метки, и линия не дотянется, либо оставить длиннее, и неон не ляжет в макет.

2. Подготовьте подложку из оргстекла

Вырежьте основу по размеру макета: прямоугольником или по контуру надписи. Ровно разрезать оргстекло дома сложно, поэтому подложку лучше заказать на фрезерном станке по вашему файлу. Станок не только вырежет форму, но и выфрезерует по линиям макета углубления — пазы, в которые потом ляжет неон.

Пазы — главный секрет ровной вывески: неон сам повторяет линию, и буквы не «гуляют». Без них ленту приходится выкладывать по разметке вручную, и изгибы почти всегда выходят волнистыми. Защитную плёнку снимайте только перед вклейкой неона, чтобы не поцарапать поверхность.

3. Перенесите разметку и просверлите отверстия

Отметьте на макете, где неон начинается, заканчивается и прерывается между буквами. В этих точках нужны отверстия для проводов: все соединения уйдут на обратную сторону и не будут видны спереди. Если подложку фрезеруют на станке, отверстия сделают сразу вместе с пазами. Если работаете без станка, закрепите распечатку под оргстеклом и просверлите отверстия дрелью по разметке.

4. Нарежьте неон по разметке

Гибкий неон режут только по меткам — они нанесены на ленту чёрточками с шагом 1 или 2,5 см, в зависимости от вида неона. Если разрезать между метками, часть отрезка не загорится. Поэтому каждый кусок режьте строго по чёрточке и заранее примеряйте его в паз или на макет.

Перекрещивать неон внахлёст нельзя: там, где линии пересекаются, его разрезают и соединяют проводом с обратной стороны.

5. Спаяйте соединения и изолируйте их

Отрезки неона спаивают между собой проводами. В NEONES для этого используют акустические провода или МГТФ — тонкий провод в термостойкой изоляции. Аккуратно снимите силикон с конца отрезка, припаяйте провод с соблюдением полярности и закройте место пайки термоусадкой. Свободные концы закройте заглушками и промажьте силиконом, чтобы внутрь не попадали пыль и влага.

После каждой пайки проверяйте отрезок, подключив его к блоку питания. Найти ошибку на одном куске легко, а в собранной вывеске — долго и неприятно.

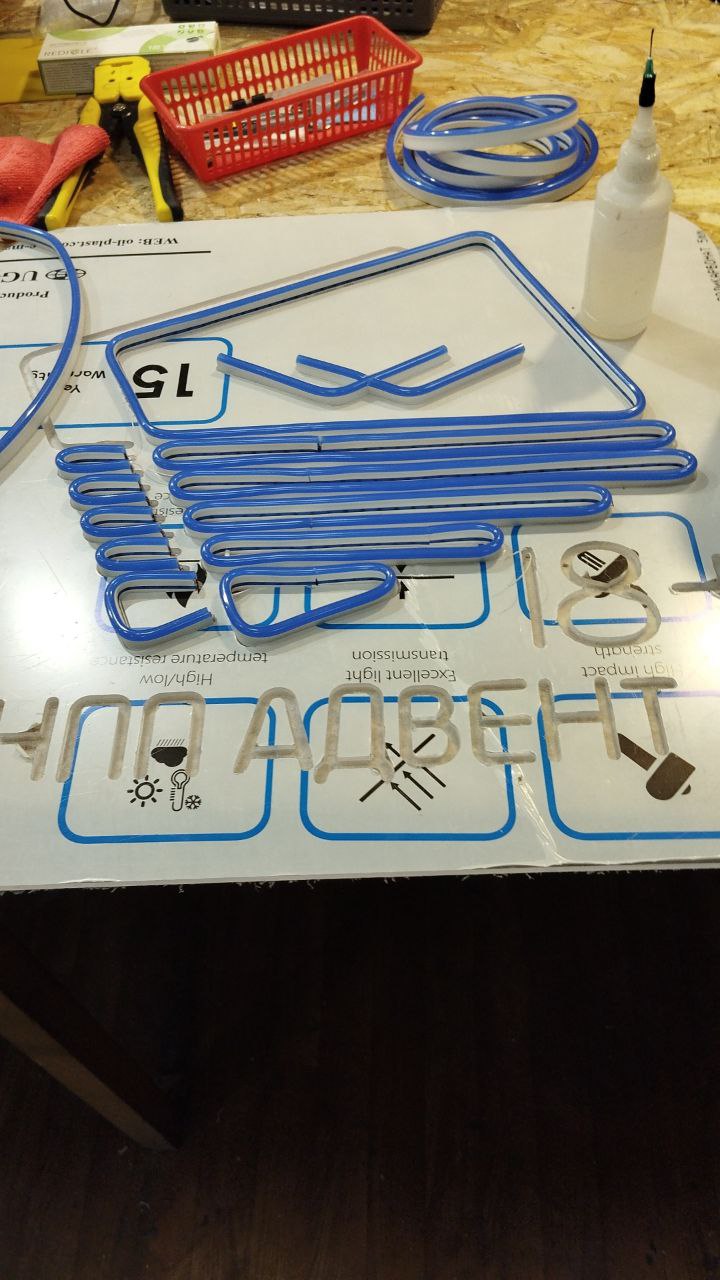

6. Вклейте неон в подложку

Нанесите клей в паз, уложите неон и обработайте клей активатором из распылителя — так он схватывается быстрее и держит прочнее. Работайте небольшими участками, чтобы клей не успел застыть раньше, чем вы уложите ленту. Изгибайте неон плавно: у каждого вида есть минимальный радиус изгиба, его указывают в характеристиках.

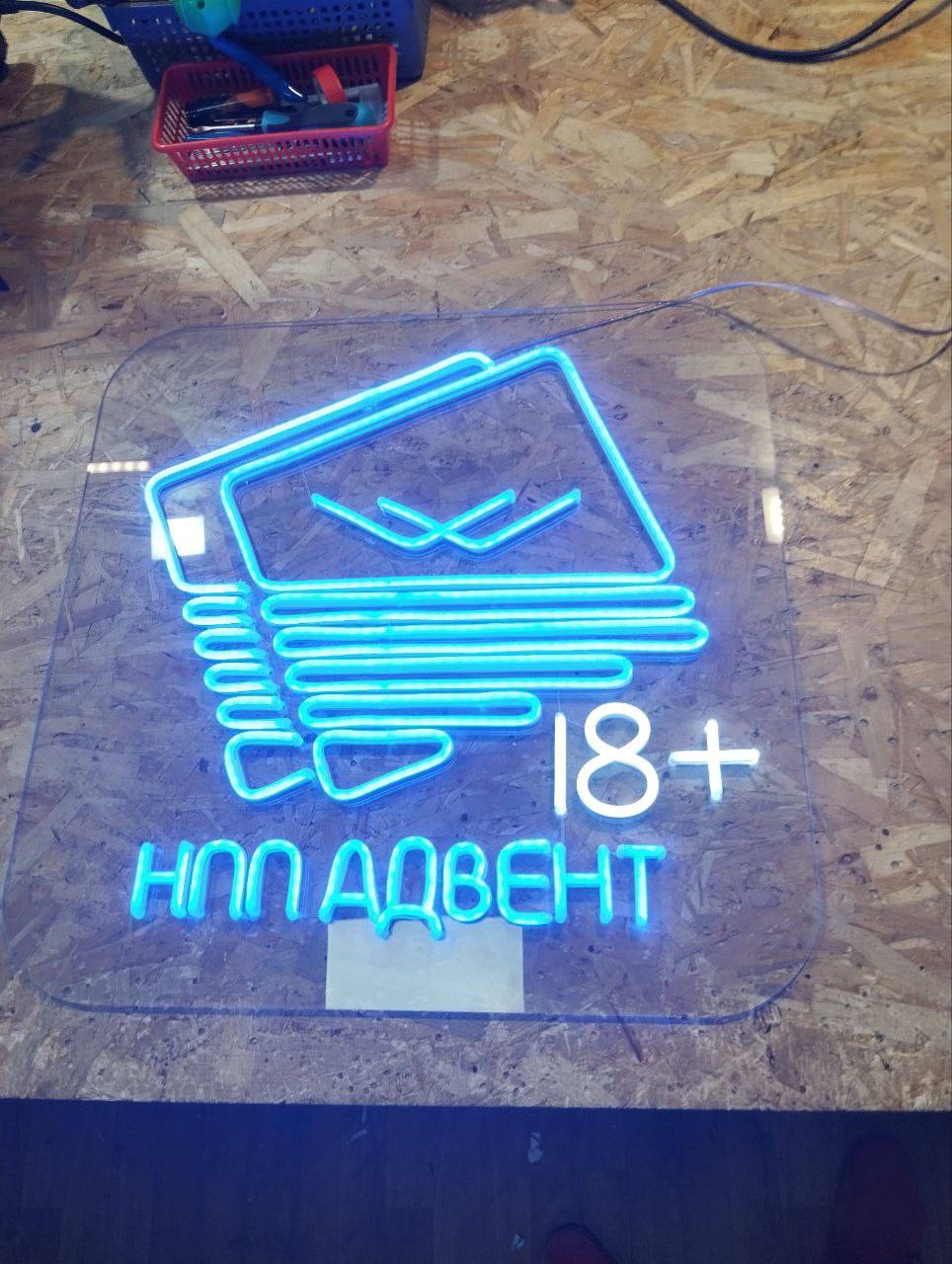

7. Подключите и проверьте вывеску

На обратной стороне соберите провода в одну цепь и выведите общий кабель к блоку питания. Включите вывеску и оставьте поработать час-два: так проявятся плохие контакты и места, которые перегреваются. Если всё в порядке, вывеску можно вешать — способы крепления описаны в статье про монтаж неоновой вывески.

Частые ошибки новичков

1. Неон на 220 В. Он продаётся рядом с низковольтным, но собирать его дома опасно. Для самодельной вывески берите ленту на 12 или 24 В.
2. Слабый блок питания. Если мощности не хватает, неон светится тускло, а блок перегревается.
3. Макет без учёта кратности реза. Линии не совпадают с метками на неоне, и отрезки получаются то короче, то длиннее нужного.
4. Резка вне меток. Часть отрезка остаётся тёмной, и его приходится выбрасывать.
5. Слишком сложный шрифт. Тонкие засечки и мелкие детали превращаются в неровные петли.
6. Провода спереди. Если не вывести соединения на обратную сторону, будут видны провода и капли припоя.
7. Нет проверки по ходу работы. Из-за одной плохой пайки приходится разбирать всю вывеску.

Отдельная сложность — ровные изгибы. Если подложка без пазов, первые буквы у новичка почти всегда выходят волнистыми. Поэтому либо заказывайте фрезеровку с пазами, либо сначала потренируйтесь на обрезках.

Своими руками или на заказ

Самодельная вывеска — хороший выбор, если вам интересен сам процесс и нужна простая надпись для дома. Для бизнеса, где вывеску каждый день видят клиенты, важнее аккуратный вид и гарантия.

Если хочется попробовать, но не готовы собирать инструменты, есть мастер-классы по неоновым вывескам: подложку готовят заранее, а собираете вы сами под присмотром мастера.

А если вывеска нужна для кафе, салона или магазина, посмотрите примеры наших работ и прикиньте бюджет в калькуляторе стоимости.

Частые вопросы о вывесках своими руками

Сколько времени нужно, чтобы сделать неоновую вывеску самому?

Простую надпись в одно-два слова новичок собирает за несколько вечеров, не считая времени на покупку материалов и резку подложки. Сложный логотип займёт в разы больше.

Можно ли сделать неоновую вывеску без паяльника?

Можно, если соединять отрезки специальными коннекторами для гибкого неона. Но такие соединения крупнее и заметнее, поэтому для аккуратной вывески чаще выбирают пайку.

Какой неон выбрать для вывески своими руками?

Для дома подойдёт гибкий неон на 12 или 24 В толщиной 6–8 мм. Ленту на 220 В собирать самостоятельно небезопасно.

Что такое кратность реза неона?

Это шаг, с которым неон можно резать: метки нанесены на ленту чёрточками, обычно через 1 или 2,5 см. Длину линий в макете нужно подгонять под этот шаг.

Как подключить самодельную неоновую вывеску?

Все отрезки неона соединяют в одну цепь с соблюдением полярности и подключают к блоку питания на нужное напряжение. Блок питания включается в обычную розетку.

Можно ли повесить самодельную вывеску на улице?

Для улицы нужен неон с защитой от влаги, герметичные соединения и блок питания в защищённом корпусе. Без опыта уличную вывеску надёжнее заказать у мастерской.

Заключение

Сделать неоновую вывеску своими руками реально: нужны простой макет с учётом кратности реза, подложка с пазами, неон на 12–24 В, резка строго по меткам и аккуратная пайка с проверкой каждого соединения. Первая вывеска вряд ли выйдет идеальной, но это интересный опыт.
